Нория зерновая, производство

Нория зерновая, производство

Нория зерновая однопоточная НПЗ-20 и двухпоточная 2НПЗ-20 предназначены для вертикального транспортирования материала.

Однопоточная нория — устройства для вертикального подъема сыпучих материалов. Нория бывает однопоточная и двухпоточная. Для целей сельского хозяйства нория представляет собой ленту с ковшами, благодаря которым производится подъем на высоту зерна.

В большинстве случаев технология производства представляет собой размещение ленты внутри прямоугольного туба. Сыпучий материал внизу нории подъхватывается ковшами и несется верх, где выгружается через потрубок. В сельскохозяйственной литературии нории принято называть элеваторами. Максимальная высота подъема сыпучих материалов не ограничен. Нории применяются в сельском хозяйстве, в мукомольной промышленности и других отраслях.

Производство норий зерновых довольно сложный процесс. Ковшовый представляет собой замкнутое полотно с тяговым органом, огибающим приводной и натяжной барабаны (звёздочки), и прикрепленными к нему ковшами. Несущей и ограждающей частью элеватора является сварной стальной кожух с загрузочным и разгрузочным патрубками. Привод имеет электродвигатель, редуктор, муфты и останов, предотвращающий обратное движение полотна. На элеваторе применяется винтовое или грузовое натяжное устройство. Скорость движения полотна тихоходных Э. до 1 м/сек, быстроходных до 4 м/сек. Подача ковшовых Э. 5—500 м³/ч, высота подъёма Н не превышает 60 м. Основными параметрами ковшовых Э. являются ширина ВК, высота h, вылет А, полезная (до кромки передней стенки) вместимость ковша и расстояние (шаг) между ковшами. Быстроходные элеваторы имеют расставленные глубокие и мелкие ковши, для которых ak = (2,5—3) h, a в качестве тягового органа — конвейерную резинотканевую ленту или короткозвенную цепь. На тихоходных элеваторах применяются сомкнутые (ak = h) с бортовыми направляющими остроугольные и со скруглённым днищем ковши, прикрепленные боковыми стенками к двум тяговым цепям.

Полочный элеватор имеет 2 вертикальные пластинчатые втулочные цепи, огибающие верхние тяговые и нижние натяжные звёздочки. К цепям жестко прикреплены захваты-полки, соответствующие форме и размерам груза. Загрузка полок производится вручную или автоматически с гребенчатого стола, а разгрузка в верхней части нисходящей ветви — при опрокидывании полок. Скорость движения цепей полочного Э. 0,2—0,3 м/сек.

Привод норий осуществлен в двух исполнениях: мотор-редуктор и контрпривод.

Для отходов производства используются баки и контейнеры.

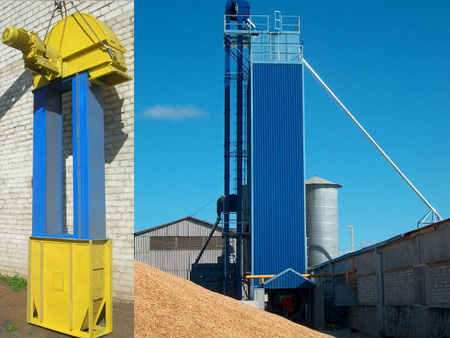

 Нории однопоточная НПЗ-20 и двухпоточная 2НПЗ-20
